USB Type-C运用通道配置，在下行埠(DFP)与上行埠(UFP)之间建立USB连结，在传统USB连接埠定义中，DFP为主而UFP为客，而通道配置功能适用于以下情况：

--侦测DFP至UFP连接/分离

--插头方向

--侦测DFP至UFP(主至客)与电力关系(供应/消耗)，若无USB-PD，则预设DFP(源极)供应耗电的UFP(汲极)

--USB Type-C VBUS电流公告(供应)与侦测(消耗)

--连接时，只有透过USB-PD才能更动电力及资料传输角色

  尽管插座共有CC1及CC2两根通道配置接脚，只有一条通道配置线路会连接，传统USB连接埠利用接座与插头的机械差异，判断主客关系，但USB Type-C两头设计相同，在通道配置线路上，DSP为上拉，而UFP为下拉，藉由监控线路特定电压侦测方向及连接情况。

DFP使用不同的上拉电阻(或电流源极)值，以公告电流供应能力，而UFP藉由下拉电阻与电压对比，侦测能够消耗多少电流，USB 2.0介面若无USB-PD，共有三种可能的电力设定：500mA、1.5A，以及VBUS的3A与5V。

Type-C亦定义双用途连接埠(DRP)，在建立稳定连接状态后，才会判断DFP与UFP，若DRP与UFP或DFP配对，就会扮演相应角色，若两项DRP配对，则结果为随机出现，但会受Try.SRC与Try.SNK两项功能影响。DRP搭配Try.SRC时，会尝试发挥DFP(源极)功能，而搭配Try.SNK则会扮演UFP(汲极)，也必须透过这些重要功能，建立合理的电力供应/消耗关系，例如DRP手机就不该为DRP笔电充电。

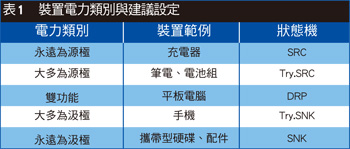

Type-C生态系为提供最佳使用者体验，所有连接设备均应具备合适的电力角色，表1说明在任一产品内适当的状态机设定。

电力是否足够？

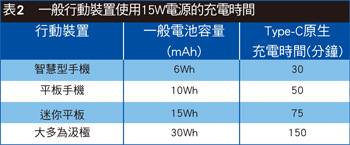

如前所述，USB Type-C不需USB-PD协定，即可传输15W电力，等于是USB 2.0标准充电的六倍，也比USB BC 1.2最大充电速率快1.5倍，表2计算在15W电力情况下，行动装置充电需要多少时间，不过实际所需时间受诸多因素影响，在此是以80%功率效能估算。

由于建置USB-PD会提高成本及复杂度，对多数中短程携带型应用，USB Type-C的15W电力大多已足够。有些应用确实需要高资料及视讯吞吐量，不过携带型装置用户期望通常没那么高，手机或平板使用USB连接埠时，最常是传输照片、音乐或视讯至电脑，或是让装置同步，USB 2.0吞吐速率为480Mbit/s，计算所有经常需求后，资料传输速率约每秒40MB，足供日常所需。

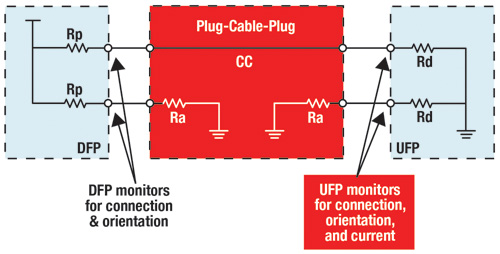

图2　通道配置上拉/下拉模型

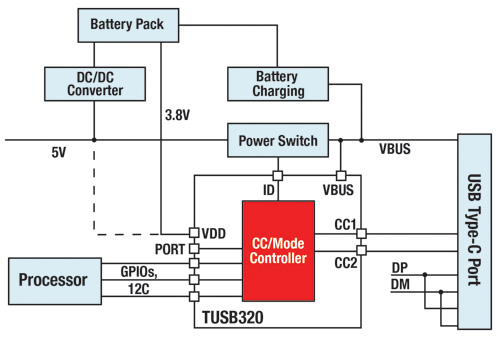

行动装置大多具备DRP功能，连接至电脑，即成为充电汲极；若连接至快闪记忆体硬碟，则可做为源极，图3为DRP典型USB 2.0建置情况，由于通道配置控制晶片模仿标准OTG建置的ID讯号，系统建置大多不变，USB Type-C让行动装置可发挥主客两种角色，扮演电力源极或汲极。

图3　典型DRP建置模式

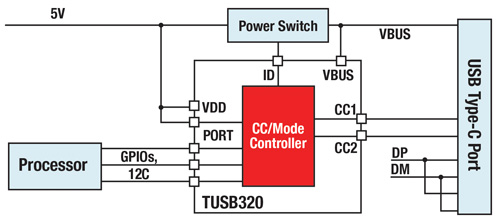

而在笔电或壁式充电器的USB 2.0 Type-C连接埠，大多扮演DFP及电力供应角色，笔电会选用15W的USB 2.0连接埠，原因在于多个Type-C连接埠的成本及电力考量，且并非每一连接埠都将具备完整功能，DFP典型建置模式如图4所示，即便连接埠并未扮演双重角色，ID讯号也能控制电源FET。

图4　典型DFP建置

图5为UFP典型建置情况，常见于携带式硬碟、部分行动电话、USB 2.0集线器的上行埠、手表、配件及周边工具。

图5　典型UFP配置

单晶片方案简化Type-C设计

半导体商已开发出USB 2.0单晶片建置方案，如威锋VL100和德州仪器TUSB320，只要使用这类元件，将现有USB 2.0转换为Type-C将容易许多；设计者只须更换连接器，再加装这类单晶片通道配置控制器，就已几乎完成，图3至图5的所有应用范例，均可使用这项装置，分别成为DRP、DFP或UFP。TUSB320可使用GPIO配置，I2C并非必要，但或许能提供系统设计师所需的额外功能；该元件还提供微处理器的I2C干扰讯号，以减少定轮询，也会通知任何改变主客介面状态的事件。

德仪DRP连接埠控制器提供通道配置逻辑，能够让携带型应用成为DRP、DFP或UFP。

VL100/TUSB320单晶片会依据Type-C规格不同变换为DFP或UFP，当USB连接埠连结时，通道配置逻辑区块会侦测CC1与CC2接脚的上拉或下拉电阻，判断该发挥何种角色；通道配置逻辑也会依据侦测到的情况，公告或侦测Type-C预设电流模式。
